Certificação: | ISO9001 | Comprimento de onda: | 915nm |
---|---|---|---|
Poder de Outout: | 30W | Abertura numérica das jujubas óticas do fi: | 0.22NA |
Diâmetro de núcleo da fibra: | 105μm | proteção do feedback: | 1020-1200nm |
Realçar: | laser acoplado fibra de bombeamento do diodo,laser compacto do diodo 915nm,laser acoplado fibra do diodo 915nm |

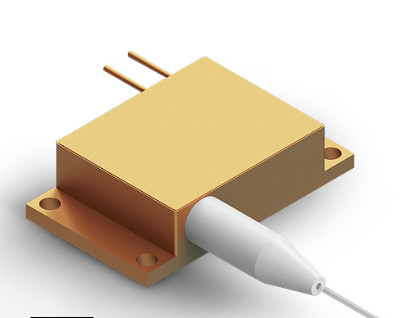

O estojo compacto acoplado fibra do bombeamento de laser do diodo empacotou 915nm 30 watts
Características:
comprimento de onda 915nm
30W potência de saída
diâmetro de núcleo da fibra de 105µm
0.22N.A.
proteção do feedback 1020nm-1200nm
Aplicações:
Fonte da bomba do laser da fibra
Especificações (25℃)
|
Símbolo
|
Unidade
|
K915FA3RN-30.00W |
|||
Mínimo | Típico | Máximo | ||||
Dados óticos | Poder da CW-saída | Po | W | 30 | - | - |
Comprimento de onda do centro | λc | nanômetro | 915±10 | |||
Largura espectral (FWHM) | △λ | nanômetro | - | 3 | - | |
Deslocamento do comprimento de onda com temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
Deslocamento do comprimento de onda com corrente | △λ/△A | A/℃ | - | 0,6 | - | |
Dados elétricos | Eficiência Elétrico-à-ótica | PE | % | 50 | - | |
Corrente do ponto inicial | lth | - | 1,2 | - | ||
Atual de funcionamento | podar | - | 12 | 13 | ||
Tensão de funcionamento | Vop | V | - | 4,8 | 6 | |
Eficiência da inclinação | η | W/A | - | 2,7 | - | |
Dados da fibra
|
Diâmetro de núcleo | Dcore | μm | - | 105 | - |
Diâmetro do revestimento | Dclad | μm | - | 125 | - | |
Diâmetro do amortecedor | Dbuf | μm | - | 245 | - | |
Abertura numérica | NA | NA | - | 0,22 | - | |
Comprimento da fibra | Se | m | 0,9 | 1 | - | |
Diâmetro fraco da tubulação da fibra | - | milímetro | 0.9mm | |||
Raio de curvatura mínimo | - | milímetro | 50 | - | - | |
Terminação da fibra | - | - | - | Nenhum | - | |
Isolamento do feedback | Comprimento de onda da reflexão traseira | λ | nanômetro | 1020-1200 | ||
Isolamento da reflexão traseira | - | DB | - | 30 | - | |
Outro | ESD | Vesd | V | - | - | 500 |
Temperatura de armazenamento | Teste | ℃ | -20 | - | 70 | |
Temp de solda da ligação | Tls | ℃ | - | - | 260 | |
Conduza o tempo de solda | t | segundo | - | - | 10 | |
Temperatura de caso de funcionamento | Parte superior | ℃ | 15 | - | 35 | |
Humidade relativa | RH | % | 15 | - | 75 |
