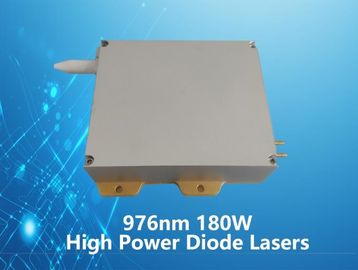

Realçar: | diodo laser de alta potência,alto poderes de diodos laser |
---|
Características:
comprimento de onda 976nm
180W potência de saída
diâmetro de núcleo da fibra de 200µm
0.22N.A.
proteção do feedback 1040nm-1200nm
Aplicação:
Bombeamento de laser da fibra
Especificações (25℃)
|
Símbolo
|
Unidade
|
K976BN1RN-180.0W | |||
Mínimo | Típico | Máximo | ||||
Dados óticos | Poder da CW-saída | Po | W | 180 | - | - |
Comprimento de onda Center | λc | nanômetro | 976±1nm | |||
Largura espectral (FWHM) | △λ | nanômetro | <1 | |||
Escala fechado do comprimento de onda | - | A | (Iop-2) ~ processador de entrada/saída | |||
Deslocamento do comprimento de onda com temperatura | △λ/△T | nm/℃ | - | 0,02 | - | |
Deslocamento do comprimento de onda com corrente | △λ/△A | nm/A | - | 0,03 | - | |
Dados bondes | Eficiência Bonde-à-ótica | PE | % | - | 45 | - |
Corrente do ponto inicial | lth | A | - | 0,9 | - | |
Corrente de funcionamento | podar | A | - | 13 | 14 | |
Tensão de funcionamento | Vop | V | - | 31,5 | 35 | |
Eficiência da inclinação | η | W/A | - | 13 | - | |
Dados da fibra
|
Diâmetro de núcleo | Dcore | μm | - | 200 | - |
Diâmetro do revestimento | Dclad | μm | - | 220 | - | |
Diâmetro do amortecedor | Dbuf | μm | - | 320 | - | |
Abertura numérica | NA | NA | - | 0,22 | - | |
Comprimento da fibra | Lf | m | 1,9 | 2 | - | |
Diâmetro fraco da tubulação da fibra | - | μm | 1mm PTFE /180cm | |||
Raio de curvatura mínimo | - | milímetro | 88 | - | - | |
Terminação da fibra | - | - | - | FPT | - | |
Isolamento do feedback | Comprimento de onda da reflexão traseira | λ | nanômetro | 1040-1200 | ||
Isolamento da reflexão traseira | - | DB | - | 30 | - | |
Outro | ESD | Vesd | V | - | - | 500 |
Temperatura de armazenamento | Teste | ℃ | -20 | - | 70 | |
Temp de solda da ligação | Tls | ℃ | - | - | 260 | |
Tempo de solda da ligação | t | segundo | - | - | 10 | |
Temperatura de caso de funcionamento | Parte superior | ℃ | 25 | - | 30 | |
Humidade relativa | RH | % | 15 | - | 75 |
