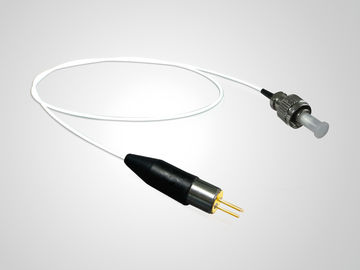

Realçar: | laser do diodo 35nm,módulo laser vermelho |
---|
Características:
comprimento de onda 635nm
400mW potência de saída
diâmetro de núcleo da fibra de 105µm
0.22N.A.
proteção do feedback 1040nm-1200nm
Aplicações:
Apontando o feixe para o laser da fibra
Aplicação da impressão
Uso médico
Análise bioquímica
Pesquisa científica
Especificações (25℃) | Símbolo | Unidade | K635F03RN-0.400W | |||
Mínimo | Típico | Máximo | ||||
Dados óticos | Poder da CW-saída | Po | mW | 400 | - | - |
Comprimento de onda Center | - | nanômetro | 635±10 | |||
Largura espectral (FWHM) | - | nanômetro | - | 3 | - | |
Deslocamento da temperatura do comprimento de onda | - | nm/℃ | - | 0,2 | - | |
Dados bondes | Eficiência Bonde-à-ótica | PE | % | 26 | - | - |
Corrente do ponto inicial | lth | miliampère | - | 150 | - | |
Corrente de funcionamento | podar | miliampère | - | - | 700 | |
Tensão de funcionamento | Vop | V | - | - | 2,6 | |
Eficiência da inclinação | η | W/A | - | 0,71 | - | |
Dados da fibra
|
Diâmetro de núcleo | Dcore | μm | - | 105 | - |
Diâmetro do revestimento | Dclad | μm | - | 125 | - | |
Diâmetro do amortecedor | Dbuf | μm | - | 245 | - | |
Abertura numérica | NA | NA | - | 0,22 | - | |
Comprimento da fibra | Lf | m | - | 1 | - | |
Diâmetro fraco da tubulação da fibra | - | μm | PVC de 0.9mm | |||
Raio de curvatura mínimo | - | milímetro | 50 | - | - | |
Terminação da fibra | - | - | FC (APC) /SC (APC) /SMA905/ST | |||
Isolamento do feedback | Comprimento de onda da reflexão traseira | - | nanômetro | 1040-1200 | ||
Isolamento da reflexão traseira | - | DB | - | 30 | - | |
Outro | ESD | Vesd | V | - | - | 500 |
Temperatura de armazenamento | Teste | ℃ | -20 | - | 70 | |
Temp de solda da ligação | Tls | ℃ | - | - | 260 | |
Tempo de solda da ligação | t | segundo | - | - | 10 | |
Temperatura de caso de funcionamento | Parte superior | ℃ | 15 | - | 35 | |
Humidade relativa | RH | % | 15 | - | 75 |
