| Lugar de origem: | China |
|---|---|
| Marca: | BWT |
| Certificação: | ISO9001 |

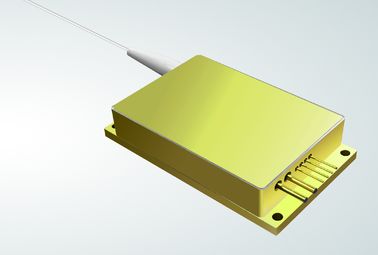

| Número do modelo: | K976DA5RN-70.00W |
| Quantidade de ordem mínima: | 1 parte/parte |
| Tempo de entrega: | 4-8 semanas |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 100,000/Year |
| Realçar: | Médico de Laser de diodo,alto poderes de diodos laser |
||
|---|---|---|---|
Características:
do comprimento de onda 976nm
70W potência de saída
do diâmetro de núcleo da fibra de 105µm
0.22NA
proteção do feedback 1040nm-1200nm
Aplicações:
do bombeamento de laser
do uso médico
Processamento material
|
Especificações (25℃)
|
Símbolo
|
Unidade
|
K976DA5RN-70.00W | |||
| Mínimo | Típico | Máximo | ||||
| Dados óticos | Poder da CW-saída | Po | W | 70 | - | - |
| Comprimento de onda Center | λc | nanômetro | 976±3 | |||
| Largura espectral (FWHM) | △λ | nanômetro | 6 | |||
| Deslocamento do comprimento de onda com temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
| Deslocamento do comprimento de onda com corrente | △λ/△A | A/℃ | - | 1 | - | |
| Dados bondes | Eficiência Bonde-à-ótica | PE | % | - | 48 | - |
| Corrente do ponto inicial | lth | A | - | 0,9 | - | |
| Corrente de funcionamento | podar | A | - | 12 | 13 | |
| Tensão de funcionamento | Vop | V | - | 11 | 12,5 | |
| Eficiência da inclinação | η | W/A | - | 6,5 | - | |
|
Dados da fibra
|
Diâmetro de núcleo | Dcore | μm | - | 106,5 | - |
| Diâmetro do revestimento | Dclad | μm | - | 125 | - | |
| Diâmetro do amortecedor | Dbuf | μm | - | 245 | - | |
| Abertura numérica | NA | NA | - | 0,22 | - | |
| Comprimento da fibra | Lf | m | - | 2 | - | |
| Diâmetro fraco da tubulação da fibra | - | μm | PVC 180cm de 0.9mm | |||
| Raio de curvatura mínimo | - | milímetro | 50 | - | - | |
| Terminação da fibra | - | - | - | Nenhum | - | |
| Isolamento do feedback | Comprimento de onda da reflexão traseira | λ | nanômetro | 1040-1200 | ||
| Isolamento da reflexão traseira | - | DB | - | 30 | - | |
| Outro | ESD | Vesd | V | - | - | 500 |
| Temperatura de armazenamento | Teste | ℃ | -20 | - | 70 | |
| Temp de solda da ligação | Tls | ℃ | - | - | 260 | |
| Tempo de solda da ligação | t | segundo | 15 | - | 10 | |
| Temperatura de caso de funcionamento | Parte superior | ℃ | 15 | - | 75 | |
