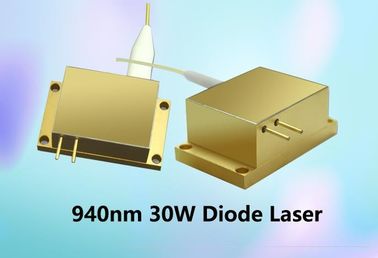

Nome do produto: | módulo do laser 30W | Potência de saída: | 30W |
---|---|---|---|
Comprimento de onda: | 940nm | Diâmetro do pacote de fibra: | 105µm |
Abertura numérica: | 0.22N.A | Aplicação: | bombeamento de laser, uso médico, processamento material |
Realçar: | diodos de laser de alta potência,alta potência diodo laser |
eatures:
comprimento de onda 940nm
30W potência de saída
diâmetro de núcleo da fibra de 105µm
0.22N.A.
proteção do feedback 1040nm-1200nm
Aplicações:
Bombeamento de laser
Uso médico
Processamento material
Especificações (25℃)
|
Símbolo
|
Unidade
|
K940FA3RN-30.00W | |||
Mínimo | Típico | Máximo | ||||
Dados óticos | Poder da CW-saída | Po | W | 30 | - | - |
Comprimento de onda Center | λc | nanômetro | 940±10nm | |||
Largura espectral (FWHM) | △λ | nanômetro | 6 | |||
Deslocamento do comprimento de onda com temperatura | △λ/△T | nm/℃ | - | 0,3 | - | |
Deslocamento do comprimento de onda com corrente | △λ/△A | nm/A | - | 1 | - | |
Dados bondes | Eficiência Bonde-à-ótica | PE | % | - | 48 | - |
Corrente do ponto inicial | lth | A | - | 0,9 | - | |
Corrente de funcionamento | podar | A | - | 12 | 13 | |
Tensão de funcionamento | Vop | V | - | 4,8 | 6 | |
Eficiência da inclinação | η | W/A | - | 2,7 | - | |
Dados da fibra
|
Diâmetro de núcleo | Dcore | μm | - | 105 | - |
Diâmetro do revestimento | Dclad | μm | - | 125 | - | |
Diâmetro do amortecedor | Dbuf | μm | - | 250 | - | |
Abertura numérica | NA | - | - | 0,22 | - | |
Comprimento da fibra | Lf | m | - | 1 | - | |
Diâmetro fraco da tubulação da fibra | - | μm | PVC 15cm de 0.9mm | |||
Raio de curvatura mínimo | - | milímetro | 60 | - | - | |
Terminação da fibra | - | - | - | NENHUNS | - | |
Isolamento do feedback | Comprimento de onda da reflexão traseira | λ | nanômetro | 1040-1200 | ||
Isolamento da reflexão traseira | - | DB | - | 30 | - | |
Outro | ESD | Vesd | V | - | - | 500 |
Temperatura de armazenamento | Teste | ℃ | -20 | - | 70 | |
Temp de solda da ligação | Tls | ℃ | - | - | 260 | |
Tempo de solda da ligação | t | segundo | - | - | 10 | |
Temperatura de caso de funcionamento | Parte superior | ℃ | 15 | - | 35 | |
Humidade relativa | RH | % | 15 | - | 75 |
